    SISTEMAS UV > SISTEMAS BASADOS EN LÁMPARAS DE PRESIÓN MEDIA

    Sistemas UV de presión media

    La serie MultiRay de ULTRAAQUA está diseñada y optimizada para procesos avanzados de fotooxidación, así como para la desinfección general. También es ideal para la reducción de cloramina en piscinas y diversos compuestos químicos en aguas residuales industriales.

    El funcionamiento eficiente desde el punto de vista energético ha sido de máxima prioridad en el diseño. Esto se refleja en características principales tales como:

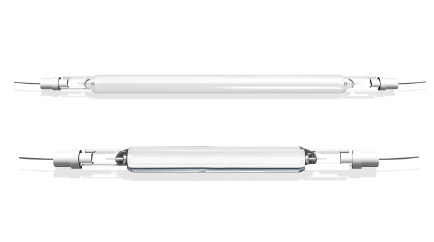

    • Tecnología de lámpara MPUV líder en el mercado
    • Controladores electrónicos de lámparas de alta frecuencia adaptados específicamente
    • Atenuación automática de la lámpara
    • Control automático de la potencia diurna
    • Pérdida de carga insignificante debido a grandes bridas de conexión y cuerpos de reactor optimizados hidráulicamente

    Hay varias otras características muy importantes que demuestran la calidad y la facilidad de uso de estos sistemas:

    • Pantalla táctil de alta resolución de 6"
    • Control inteligente via PLC
    • Construcción de acero inoxidable electropulido AISI 316L
    • Sistema de limpieza de mangas de cuarzo manual o totalmente automático
    • Presión de funcionamiento de hasta 10 bar
    • Instalación, operación y mantenimiento sencillos

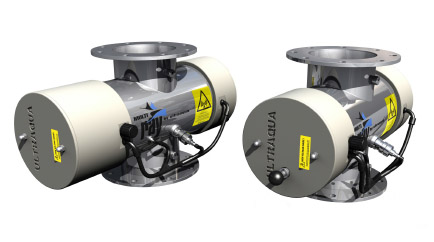

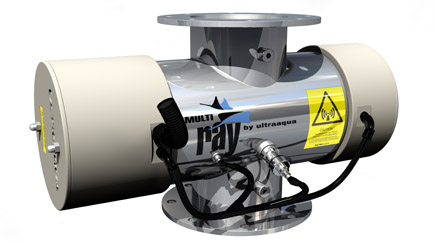

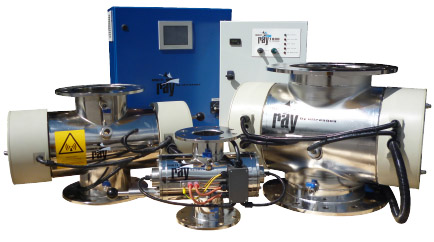

    Serie MultiRay - Sistemas de Presión Media

    Qué considerar

    1Tecnología de baja presión o presión media en sistemas de tratamiento de agua de piscina
    Las lámparas UV de baja presión (LP) son aproximadamente tres veces más eficientes energéticamente que las lámparas de presión media (MP) con la misma capacidad de desinfección. Aún así, en aplicaciones de piscinas, recomendamos los sistemas ULTRAAQUA MultiRay UV, debido a su capacidad para destruir cloraminas problemáticas. De hecho, hemos sido capaces de desarrollar una lámpara MPUV que elimina de manera tan eficaz las cloraminas, que se ha vuelto más eficiente energéticamente que las alternativas de lámpara UV LP más eficaces.

    Tecnología de baja presión o presión media para la desinfección de agua o aguas residuales
    El uso de energía es mayor con la tecnología de lámpara de presión media, sin embargo, los componentes consumibles reducidos, y la mano de obra puede hacer que los costos de operación y mantenimiento sean muy similares. Las lámparas UV de presión media tienen una potencia de lámpara significativamente mayor que puede alcanzar hasta 20 kW por lámpara. Por lo tanto, se requieren menos lámparas, lo que resulta en un diseño muy compacto y, en consecuencia, menos espacio. Esto hace que los reactores de presión media sean especialmente fáciles de reacondicionar en las instalaciones existentes o instalarse en nuevas instalaciones debido a la pequeña huella y las conexiones con brida DIN/ANSI.

    Procesos avanzados de oxidación basados en RAYOs, AOP
    Un número creciente de empresas de servicios públicos considera el uso de procesos de AOP para la degradación de microcontaminantes orgánicos como pesticidas y productos farmacéuticos. A pesar del hecho de que O3/MPUV es más estoquiométricamente eficiente en la generación de radicales hidroxilo que H2O2/MPUV, el proceso O3/UV es menos eficiente energéticamente para generar grandes cantidades de radicales hidroxilo debido a la baja solubilidad de O3 en agua en comparación con H2O2. Por lo tanto, se espera que los costos operativos sean mayores si hay grandes cantidades de contaminantes. En general, recomendamos soluciones basadas en H2O2.

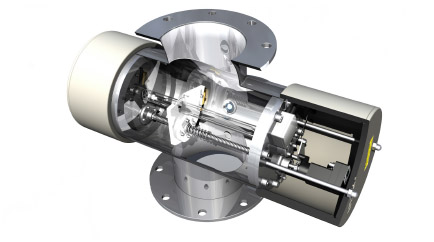

    Sistemas de limpieza de mangas de cuarzo manuales o automáticos
    Los sistemas ULTRAAQUA MultiRay UV están equipados de serie con manga de cuarzo manual y sistema de limpieza de mangas UV. Esto normalmente funcionará bien en los sistemas de piscinas, ya que la suciedad se acumula lentamente. Sin embargo, para asegurarse de que el sistema funciona eficazmente en todo momento recomendamos la limpieza automática. Este sistema se basa en un servomotor, limpiador de PTFE de larga duración y sólo unos pocos otros componentes. En aplicaciones como agua potable o desinfección de aguas residuales, generalmente es necesaria la limpieza automática.

    ESPECIFICACIONES DEL PRODUCTO

    Sistema UV Ultraaqua Capacidad máxima de desinfección* Capacidad máxima de reducción de cloramina** Tipo de lámpara MPUV Consumo de energía: 100% de nivel de potencia Bridas de conexiónPN10 Dimensiones  cámara del   reactor Hxaxl
    MultiRay MP1000 88 m3/h 55 m3/h Ultratherm 1000W 1,1 kW DN150 / D150/ ANSI 6" 350 x 650 x 400 mm
    MultiRay MP2000 248 m3/h 155 m3/h Ultratherm 2000W 2,2 kW DN250 / D250/ ANSI 10" 255 x 550 x 350 mm
    MultiRay MP3000 344 m3/h 220 m3/h Ultratherm 3000W 3,1 kW DN250 / D250/ ANSI 10" 450 x 800 x 500 mm
    MultiRay MP6000 792 m3/h 510 m3/h 2 x Ultratherm 3000W  6.3 kW DN300 / D315/ ANSI 12″ 500 x 850 x 500 mm
    MultiRay MP9000 1200 m3/h 800 m3/h 3 x Ultratherm 3000W 9.3 kW DN300 / D315/ ANSI 12″ 500 x 850 x 500 mm
    MultiRay MP12000 1680 m3/h 1100 m3/h 4 x Ultratherm 3000W 12.4 kW DN300 / D315/ ANSI 12″ 500 x 850 x 500 mm

    *Flujo máximo para la desinfección general calculado a UVT 96%, dosis mínima UV 30 mJ/cm2

    **Flujo máximo para la reducción de cloramina calculado a UVT 96%, dosis mínima UV 60 mJ/cm2

    ESPECIFICACIONES DEL PRODUCTO

    Serie ACN ULTRABARRIER™



    UVT 95%

    MR1-350SS/PP ACN
    Máx. Caudal 29.2 m³/h
    Potencia Lámpara 0.4 kW
    Tamaño Conexión DN100
    MR4-350SS/PP ACN
    Máx. Caudal 154.6 m³/h
    Potencia Lámpara 1.5 kW
    Tamaño Conexión DN100
    MR6-350SS/PP ACN
    Máx. Caudal 179.6 m³/h
    Potencia Lámpara 2.3 kW
    Tamaño Conexión DN150
    MR8-350SS/PP ACN
    Máx. Caudal 287.8 m³/h
    Potencia Lámpara 3.0 kW
    Tamaño Conexión DN150
    MR12-350SS/PP ACN
    Máx. Caudal 445.5 m³/h
    Potencia Lámpara 4.5 kW
    Tamaño Conexión DN200
    MR18-350SS/PP ACN
    Máx. Caudal 710.9 m³/h
    Potencia Lámpara 6.8 kW
    Tamaño Conexión DN300
    MR28-350SS/PP ACN
    Máx. Caudal 1063.8 m³/h
    Potencia Lámpara 10.5 kW
    Tamaño Conexión DN400
    MR44-350SS/PP ACN
    Máx. Caudal 1969.4 m³/h
    Potencia Lámpara 16.5 kW
    Tamaño Conexión DN500
    MR56-350SS/PP ACN
    Máx. Caudal 2427.4 m³/h
    Potencia Lámpara 21.0 kW
    Tamaño Conexión DN500
